ipsensor


Power metering for energy management



ipsensor – Power metering for energy management

Use ipsensor (intelligent Power Sensor) to measure active power, current, voltage and frequency of single loads in low voltage systems.

Manage your actions easily within your energy management system to improve the energy efficiency or to minimize the down times by preventive maintenance / service.

ipsensor - base module for industry 4.0

ipsensor uses the wires in low voltage distribution boards for measuring, for example on the fuses in control cabinets. The system concept guarantees an optimal cost-value ratio through 1%-measuring accuracy, easy installation in retrofit or new installations and very low internal energy consumption.

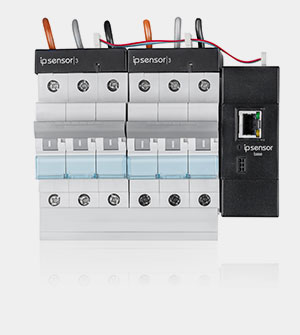

The modular system consists of one base unit (ipsensor Base) and one or more sensors (ipsensor 3, 12). The sensors contain several metering points to measure the active power of the single loads.

You can connect up to 120 metering points by ribbon cable to the base unit with flexible distances. The very fast bus system supports the individual assignment of the correct phase to each individual current metering point, to enable the calculation of the power values. The base unit is mounted on a DIN rail, the sensors are mounted on the fuses or similar devices.
The metered values are read out by modbus protocol (TCP / RTU). You can integrate ipsensor with the ipsensor service tool in your system environment fastly and without any programming knowledge. Preconfigured interface modules are available for a variety of software systems.

Technical data

ipsensor

  • Scalable power/energy metering with up to 120 metering points
  • Easy installation (new/retrofit)
  • Minimium installation height
  • Very low energy consumption
  • Direct connection to EDM-Systems
  • Data Logger, Smart Meter, SPS, and others
  • Attractive cost-to-performance ratio

Electrical connections

Voltage (L1)230V, 50/60Hz
Power (max. value with 10 sensors)5W
Amperage (min. for the fuse)1A

Configuration

ipsensorBaseUp to 10 sensors
SensorsVersions with 3 or 12 metering points
Different amperage
Length of connection via
flat ribbon cable (max. value)		5 m

Dimensions ipsensorBase

Height91mm
Width35 mm (2 Modules)
Depth59 mm

Dimensions sensors

Height13 mm
Width17,5 mm (1 Module) / metering point
Depth47 mm

Communication interface

1 x RS485Modbus RTU, 115,2 kBaud
1 x EthernetModbus TCP, 100 MBit

Metering techniqueNominal valueAccuracy
Voltage measuring3~230/400 VClass 1 according to DIN EN 60688
Current measuring40 AClass 1 according to DIN EN 60688
Frequency measuring50 / 60 HzClass 1 according to DIN EN 60688
Active Power measuring9,2 kWClass 1 according to DIN EN 62053-21 (applied*)

* The accuracy of the power measuring active power is according to DIN EN 62053-21. The impact of the relevant influencing variables on the measurement accuracy is according to DIN EN 62053-21


Application Example

ipsensor – Retrofit Cabinet with 30 metering points


ipsensor – Threefold Added Value

Technology

  • Scalable and real power measurement on all metering points
  • 1% metering accuracy, minimum installation height, impressively flexible mountability and therefore perfect for retrofit and for„mixed“ system environments
  • Cooperation with research institutes (Fraunhofer, UNI) to develop complementary products e.g. for improved preventive maintenance

Usecase

  • Due to real power measurement there is an universal range of applications for Industry 4.0
  • Provides real performance values (apparent,- active and idle power) and the actual energy consumption, not just voltage and current curves projected by software
  • Integration in simple & complex energy data management solutions or other systems
  • Evaluation and management of energy efficiency in buildings, data centers, infrastructure & production environment
  • Preventive maintenance of machinery

Costs/Benefits

  • PLUS – price per metering point inclusive power measurement is the same as the competition with just current measurement
  • PLUS – lower operating costs because of lower energy consumption than competitors

Downloads

show all
tutorials
software
data sheets

ipsensor infos
ipsensor manual

ipsensor software

current version

ipsensor Servicetool v1.09.000 ipsensor_update_v1.07.000

older versions

ipsensor Servicetool v1.08.000 ipsensor_update_v1.06.000
